IP55 STB मॉड्यूल बिना सुरक्षा, इंडोर / आउटडोर 20 जोड़े VX मॉड्यूल

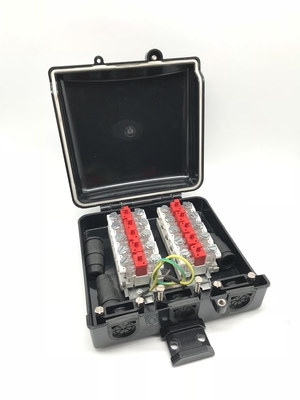

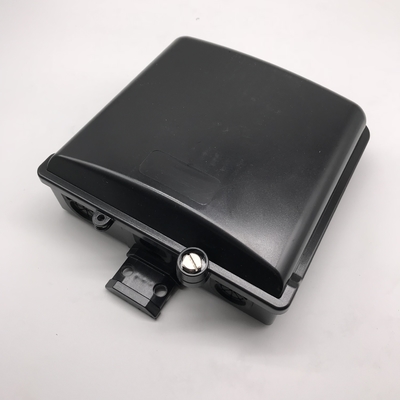

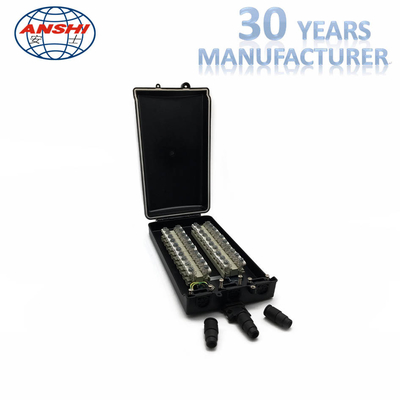

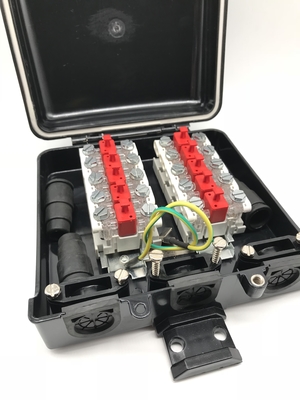

टर्मिनल हाउजिंग बाड़ों का एक परिवार है जिसका उपयोग पर्यावरणीय रूप से 10, 15, 20, 25 या 30 टर्मिनल ब्लॉकों के लिए किया जा सकता है। प्रत्येक आवास में सभी ग्राउंडिंग हार्डवेयर के साथ बढ़ते टर्मिनल ब्लॉकों के लिए एक मानक डीआईएन रेल शामिल है। कमरे की एक पर्याप्त मात्रा ड्रॉप वायर समाप्ति बनाने के लिए प्रदान की जाती है, जबकि thehousing में एक छोटे, कॉम्पैक्ट और नेत्रहीन डिजाइन की सुविधा होती है। हाउसिंग के साथ या बिना, पूर्व-स्टब या बिना स्टर्लिंग वायरिंग के आदेश दिए जा सकते हैं। रबर ग्रॉमेट्स सभी ड्रॉप वायर केबल प्रविष्टि और निकास बंदरगाहों पर शामिल हैं।

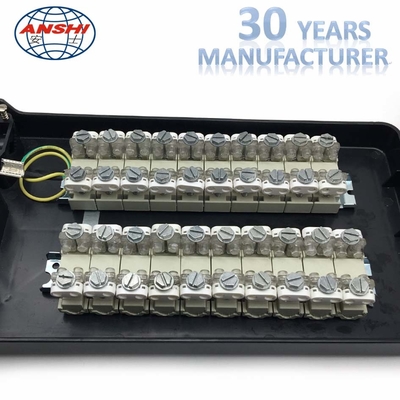

STB मॉड्यूल एक एक्सचेंज-साइड केबल जोड़ी के बीच एक कनेक्शन बिंदु प्रदान करता है और
एक वितरण जोड़ी। यह निरंतरता प्रदान करने के लिए मॉड्यूल में 10-पॉइंट प्लग को शामिल करता है
और अन्य विकल्पों की एक श्रृंखला।

मल्टी-सीरिव टर्मिनल हाउजिंग विशेष रूप से कार्यात्मक हैं जो 20 जोड़े तक बाड़े के अंदर समाप्त हो सकते हैं जबकि 200 जोड़े तक "लूपेड" के माध्यम से हो सकते हैं, एक तकनीक जो टर्मिनल के करीब अतिरिक्त संयुक्त या बंद होने की आवश्यकता को समाप्त करती है। आवास।

विशेषताएं
बीहड़, कॉम्पैक्ट डिजाइन।
उच्च प्रभाव और यूवी प्रतिरोधी प्लास्टिक से ढाला।
लाइटवेट और कॉस्मेटोलॉजिकल रूप से आकर्षक।
गैर-संक्षारक सामग्री के सभी धातु भागों
सभी संबंध और ग्राउंडिंग हार्डवेयर शामिल थे।
रबड़ ग्रोमेट्स सभी केबल प्रविष्टि / निकास बंदरगाहों के लिए शामिल थे।
मानक दीन रेल शामिल हैं।
DIN रेल एक पृथ्वी बिंदु के रूप में दोगुनी हो जाती है।
टर्मिनल ब्लॉकों के दोनों किनारों तक आसान पहुंच।
न्यूनतम बीस वर्ष के जीवन चक्र का परीक्षण किया।
विन्यास
पूरी तरह से आबादी वाले, संरक्षित या असुरक्षित टर्मिनल पूर्वस्थापित और केबल तैयार हैं।

इसके लिए विशेष रूप से सिफारिश की जाती है:
1. बाहरी कनेक्शन जहां वातावरण की स्थिति बेहद आक्रामक होती है।
2. समाप्ति जहां उपयोगकर्ता विकास विशेषताओं को सुरक्षा के प्रकार या फ़िल्टरिंग क्षमताओं के संदर्भ में भविष्य के लचीलेपन की आवश्यकता होती है।
वर्तमान चालन क्षमता
मॉड्यूल के विरूपण के बिना, कम से कम 10 मिनट के लिए 20 ए, 10 ए प्रति कंडक्टर
इन्सुलेशन प्रतिरोध
शुष्क वातावरण:> 1010 नम वातावरण (ASTM D618, प्रक्रिया F):> 1010 नमक कोहरा: (ASTM B117)> 109
पानी में विसर्जन: (3 दिन NaCl समाधान में 15 दिन) TELCORDIA TR-NWT-000975 (पूर्व में बेलकोर)> 109
प्रतिरोध से संपर्क करें। सामग्री + Rbridge संपर्क + Rwire संपर्क <10 मीटर
संपर्क प्रतिरोध में वृद्धि जलवायु परीक्षण के बाद: <2.5 मीटर 50 पुनर्निधारण के बाद: <2.5 मीटर
ढांकता हुआ ताकत> 1 मिनट के लिए 3,000 Vdc
यांत्रिक विशेषताएं
रक्षक जमीन contactTinned हार्ड पीतल निरंतरता contactTinned हार्ड पीतल
प्लग-इन मॉड्यूल बॉडीफ्लेम मंदक (UL94) फाइबर-ग्लास प्रबलित पॉली कार्बोनेट
प्लग-इन मॉड्यूल सीलेंटगेल ओ रिंग ईपीडीएम
आंतरिक विन्यास निरंतरता एसटीबी 260 वी GDT230 वी GDTAS-STB-P के रूप में
