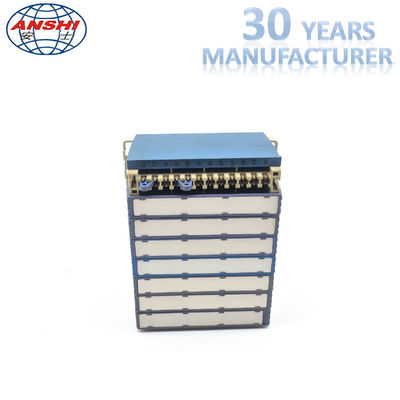

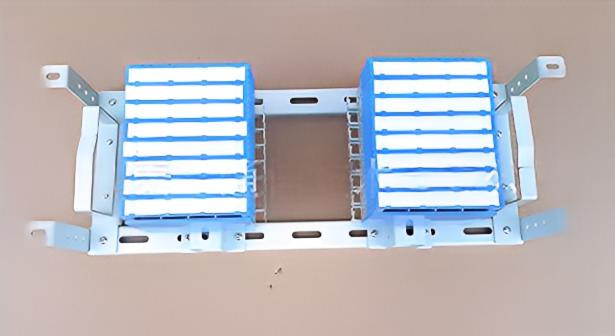

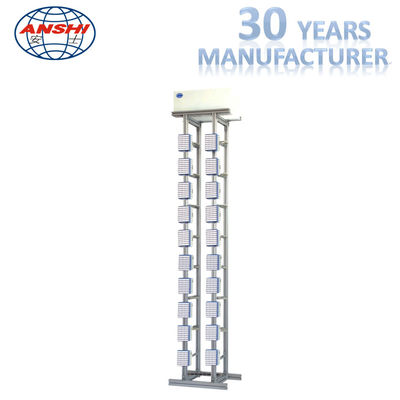

डीडीएफ डिजिटल वितरण फ्रेम

एमपीएक्स 112 320 प्रणाली 640 प्रणाली डिजिटल वितरण फ्रेम 120 ओम

मुख्य विनिर्देश/विशेष विशेषताएं/तकनीकी डेटाः

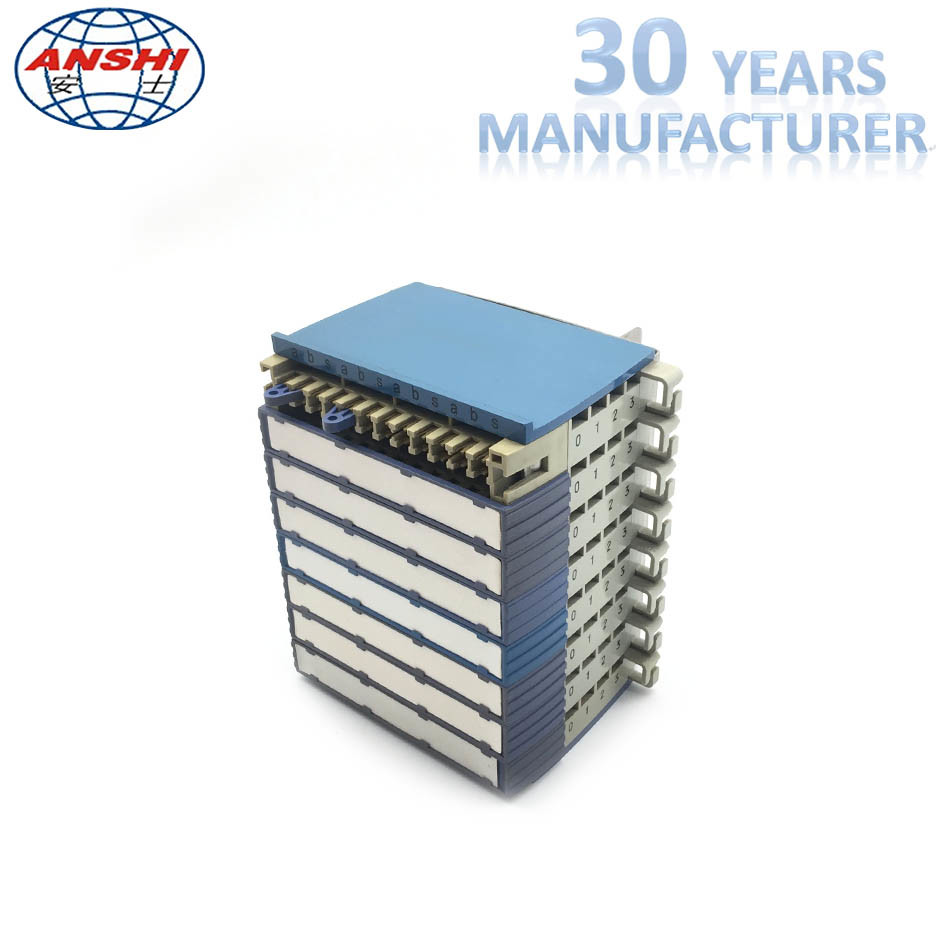

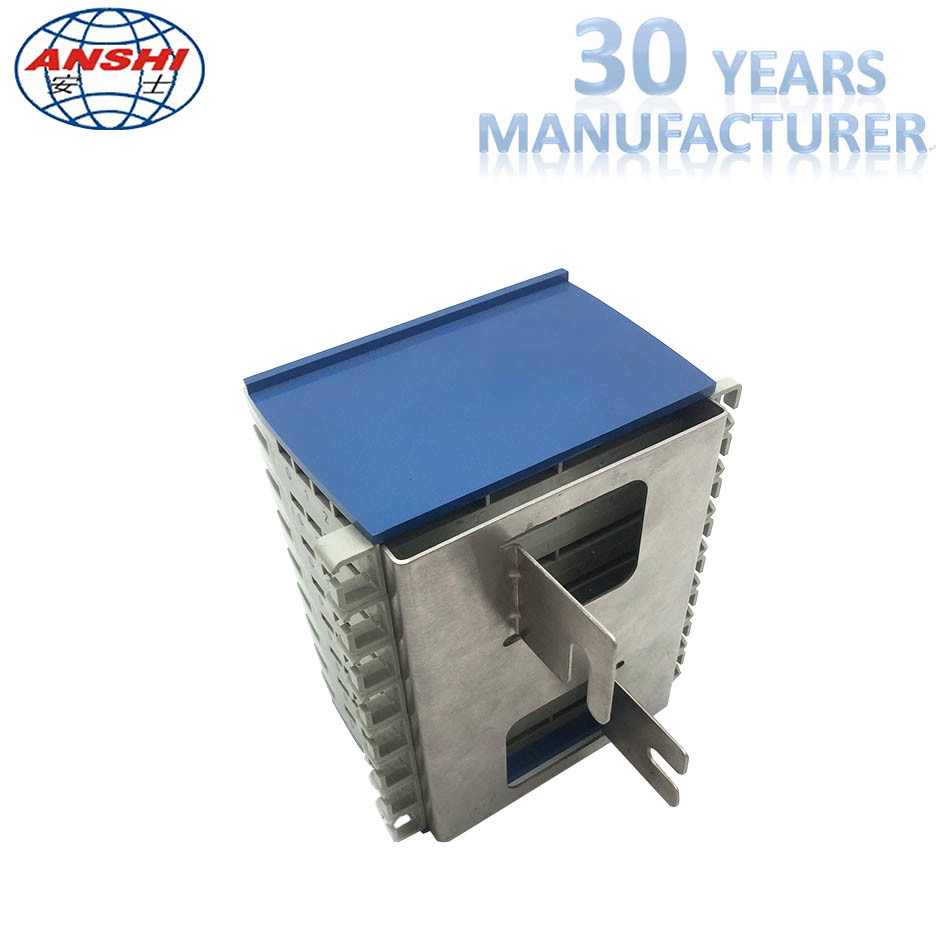

AS-DDF-MK16 unit is used for the distribution and transfer of digital signals between digital re-use equipments and digital distribution frame is used for the distribution and transfer of digital signals between digital re-use equipments and programme controlled switching systems, साथ ही डिजिटल पुनः उपयोग उपकरणों के बीच।

1, एक खुली संरचना के साथ, फ्रेम की सतह को स्थैतिक बिजली द्वारा एपॉक्सी प्लास्टिक के साथ छिड़का जाता है, मजबूत आसंजन के साथ, यह आकार में अच्छा दिखता है और हल्के रंग में। वितरण स्थान विशाल है,यह आकार में अच्छा लग रहा है और वायरिंग में साफ है बड़ी क्षमता, सुविधाजनक स्थापना, लचीली व्यवस्था और मॉड्यूलर निर्माण।

2कार्य दरः 2 एमबी/सेकंड

3, प्रदर्शन प्रतिबाधाः 120Ω (संतुलन)

4कंद समाप्त करने वालों के बीच मध्यवर्ती प्रतिरोधः मानक जांच की स्थिति में मध्यवर्ती कंद के बीच 7m ओम से अधिक नहीं;

5, क्रॉसस्टॉक अनुपातः ≥60dB ((50kHz~3.1MHz)

6, इन्सुलेशन हानि: ≤0.4dB ((50kHz~3.1MHz);

7, बैकवेव हानिः ≥18dB ((50kHz~3.1MHz);

8, मध्यवर्ती प्रतिरोधः (एसी) / 1 मिनट कोई छिद्र या चाप नहीं।

a. ≥500V ((मानक परीक्षा की स्थिति में);

b. ≥500V ((उच्च-निम्न तापमान के बाद );

c. ≥250V (नमी के बाद);

9उच्च वोल्टेज सुरक्षा ग्राउंड और फ्रेम के बीच इन्सुलेशन प्रतिरोधः (500V(DC)

a. ≥1×103 MΩ ((मानक जांच की स्थिति में);

b. ≥1×102 MΩ ((उच्च-निम्न तापमान के बाद );

c. ≥1×20 MΩ ((नमी के बाद);

10, खींचने बलः

a. ≥24 ((दिन.0.4)

b. ≥ 38 ((dia.0.5)

c. ≥ 52 ((dia.0.6)

d. ≥ 96 ((dia.0.8)

11, जीवनकाल:200 बार

कार्यक्रम नियंत्रित स्विचिंग सिस्टम, साथ ही डिजिटल पुनः उपयोग उपकरणों के बीच.पर्यावरण की स्थितिः-5-40 डिग्री सेल्सियस;सम्बन्धी आर्द्रता <85% (+30 डिग्री सेल्सियस) ;वायुमंडलीय दबावः70-106Kpa

* सामग्रीः स्टेनलेस स्टील और कूपरम, निकेल पर कूपरम गोल्ड प्लेटिंग

* जलने के प्रतिरोधी का प्रदर्शनः पीबीटी (UL94V-0) या जलने के प्रतिरोधी ABS (UL94V-0), GB/T 5169.7-1985 मानक तक पहुँचने वाली दहनशीलता;

* निर्माण विशेषताएंः मॉड्यूलर डिजाइन को अपनाएं, सुरुचिपूर्ण दृष्टिकोण और उच्च धीरज की विशेषताएं हैं;

* खींचने का बलः टिन कांस्य और चांदी की चढ़ाई (20-40 इंच), खींचने का बल कम से कम 25N,

* कंद टर्मिनेटर के बीच मध्यवर्ती प्रतिरोधः मानक जांच की स्थिति में मध्यवर्ती कंद के बीच 7m ओम से अधिक नहीं;

* मध्यवर्ती प्रतिरोधः मानक जांच की स्थिति में 3m ओम से अधिक नहीं;

* प्रदर्शन प्रतिबाधा:120Ω (संतुलन)

* कार्य दर:2Mb/s

* इन्सुलेशन प्रतिरोध:1000MΩ/500V ((DC)

* वोल्टेज प्रतिरोधः 1KV (DC) के तहत 1 मिनट के लिए कोई ब्रेकडाउन या आर्क नहीं

* क्रॉसस्टॉक अनुपातः≥60dB ((50KHz-210MHz)

* प्लग-इन हानिः≤0.4dB (50KHz-210MHz)

* बैक वेव हानिः≥18dB (50KHz-210MHz)
