सुरक्षा के बिना आईपी55 एसटीबी मॉड्यूल, आंतरिक / आउटडोर 20 जोड़े वीएक्स मॉड्यूल

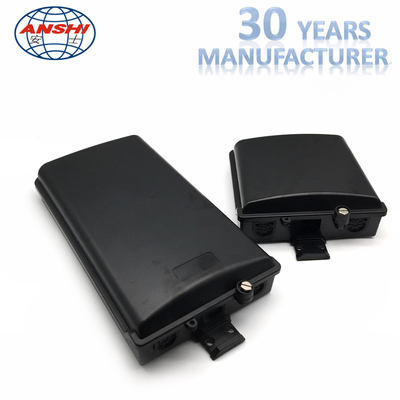

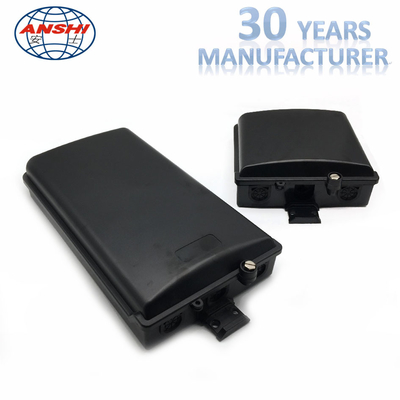

टर्मिनल हाउसिंग एन्क्लोसर्स का एक परिवार है जो 10, 15, 20, 25 या 30 टर्मिनल ब्लॉकों के पर्यावरण संरक्षण के लिए इस्तेमाल किया जा सकता है। प्रत्येक आवास में सभी ग्राउंडिंग हार्डवेयर के साथ ब्लॉकिंग टर्मिनल बढ़ते टर्मिनल के लिए मानक डीआईएन रेल भी शामिल है। ड्रॉप तार समाप्ति बनाने के लिए एक पर्याप्त मात्रा में कमरे उपलब्ध कराई गई है, जबकि हाउसिंग में एक छोटे, कॉम्पैक्ट और नेत्रहीन आकर्षक डिजाइन शामिल हैं। घरों के साथ या बिना बिना, पूर्व स्टब या बिना पट्टी तारों के आदेश दिए जा सकते हैं। रबर ग्रॉमेट्स को सभी बूंद तार केबल प्रविष्टि और निकास बंदरगाहों में शामिल किया गया है।

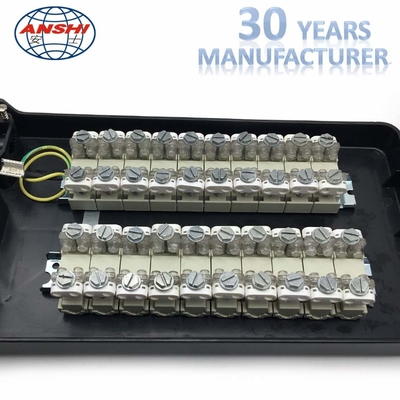

एसटीबी मॉड्यूल एक एक्सचेंज-साइड केबल जोड़ी के बीच एक कनेक्शन बिंदु प्रदान करता है और
एक वितरण जोड़ी यह निरंतरता प्रदान करने के लिए मॉड्यूल में एक 10-बिंदु प्लग को शामिल करता है
और अन्य विकल्पों की एक श्रृंखला।

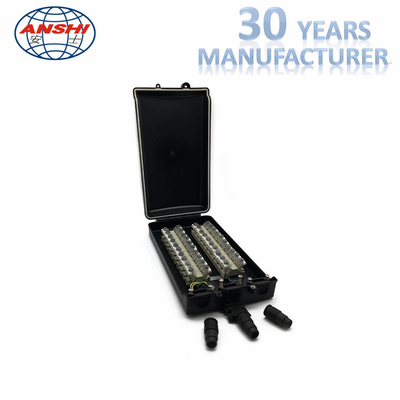

मल्टी-सर्विसे टर्मिनल हाउजिंग विशेषकर कार्यात्मक है कि 20 जोड़े तक बाड़े के अंदर समाप्त किया जा सकता है जबकि 200 जोड़े तक "के माध्यम से रोका जा सकता है", एक तकनीक जो टर्मिनल के निकट एक अतिरिक्त संयुक्त या क्लोजर की आवश्यकता को समाप्त करती है आवास

विशेषताएं
बीहड़, कॉम्पैक्ट डिज़ाइन
उच्च प्रभाव और यूवी प्रतिरोधी प्लास्टिक से ढाला
लाइटवेट और कॉस्मेटिक रूप से आकर्षक
गैर संक्षारक सामग्री के सभी धातु भागों
सभी संबंध और ग्राउंडिंग हार्डवेयर शामिल हैं।
सभी केबल प्रविष्टि / निकास बंदरगाहों के लिए रबर ग्रॉमेट शामिल थे।

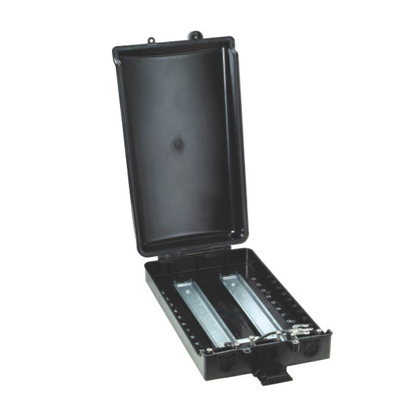

मानक डीआईएन रेल शामिल हैं।
डीआईएन रेल पृथ्वी के बिंदु के रूप में डबल्स
टर्मिनल ब्लॉकों के दोनों किनारों तक आसान पहुंच।
न्यूनतम बीस साल के जीवन चक्र का परीक्षण
कॉन्फ़िगरेशन
पूरी तरह से आबादी वाले, संरक्षित या असुरक्षित टर्मिनलों पूर्व स्थापित हैं और केबल तैयार हैं।

इसके लिए विशेष रूप से सिफारिश की जाती है:
1. बाहरी कनेक्शन जहां पर्यावरण स्थितियों अत्यंत उत्तेजित हैं
2. समाप्ति जहां उपयोगकर्ता विकास विशेषताओं को सुरक्षा या फ़िल्टरिंग क्षमताओं के प्रकार के अनुसार भविष्य में लचीलापन की आवश्यकता होती है।
वर्तमान संचालन क्षमता
20 ए, 10 ए कम से कम 10 मिनट के लिए कंडक्टर, मॉड्यूल को विरूपण पैदा किए बिना
इन्सुलेशन प्रतिरोध
शुष्क वातावरण:> 1010 नम वातावरण (एएसटीएम डी 618, प्रक्रिया एफ):> 1010 नमक कोहरे: (एएसटीएम बी 117)> 109
पानी में विसर्जन: (3% NaCl समाधान में 15 दिन) टेल्कोर्डिया टीआर-एनडब्ल्यूटी-000 9 75 (पूर्व बेलोर)> 109
संपर्क प्रतिरोध + सामग्री + आरब्रिज संपर्क + Rwire संपर्क <10 मी
संपर्क प्रतिरोध में वृद्धि: जलवायु परीक्षण के बाद: <2.5 मीटर 50 पुन: सम्मिलन के बाद: <2.5 मी
ढांकता हुआ ताकत> 1 मिनट के लिए 3,000 वीडीसी
यांत्रिक विशेषताएं
रक्षक जमीन संपर्क ट्रिबल हार्ड पीतल निरंतरता संपर्क टिन मुश्किल पीतल
प्लग-इन मॉड्यूल बॉडीफ्लैम रिटैंटेंट (यूएल 94) फाइबर ग्लास प्रबलित पॉली कार्बोनेट
प्लग-इन मॉड्यूल सीलेंटगेल हे अंगूठी ईपीडीएम
एसटीबी 260 वी जीडीटी 230 वी जीडीटीएएस-एसटीबी-पी के रूप में आंतरिक विन्यास निरंतरता
