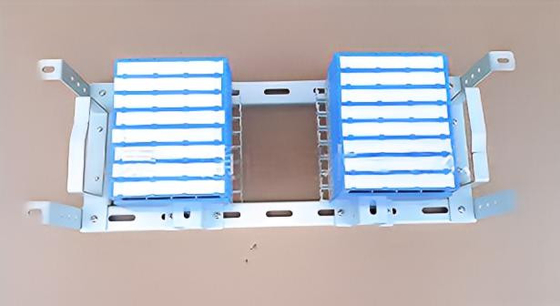

MPX286-16 120 ओम 16 सिस्टम यूनिट वॉल माउंट डिजिटल डिस्ट्रीब्यूशन फ्रेम ब्लू और व्हाइट कलर

120 ओहम 16 सिस्टम यूनिट वॉल माउंट डिजिटल वितरण फ्रेम नीला और सफेद रंग

मुख्य निर्दिष्टीकरण / विशेष विशेषताएं / तकनीकी डेटा:

डिजिटल पुन: उपयोग उपकरणों और डिजिटल वितरण फ्रेम के बीच डिजिटल सिग्नल के वितरण और हस्तांतरण के लिए एएस-डीडीएफ-एमके 16 इकाई का उपयोग डिजिटल रीयल-इन उपकरणों और प्रोग्राम नियंत्रित स्विचिंग सिस्टम के बीच डिजिटल सिग्नल के वितरण और हस्तांतरण के लिए किया जाता है, साथ ही साथ डिजिटल पुन: उपयोग उपकरणों के बीच में।

1, एक खुली संरचना के साथ, फ्रेम की सतह स्थिर बिजली द्वारा epoxy प्लास्टिक के साथ छिड़काव किया जाता है, मजबूत आसंजन के साथ, यह आकार में हल्का और हल्के रंग में दिखता है। वितरण स्थान कमरेदार है, यह आकार में अच्छा और तारों में साफ दिखता है, बड़ी क्षमता, सुविधाजनक स्थापना, लचीला स्वभाव और मॉड्यूलिज्ड निर्माण।

2, कार्य दर: 2 एमबी / एस

3, प्रदर्शन प्रतिबाधा: 120Ω (शेष राशि)

4, रीड टर्मिनेटर के बीच इंटरमीडिएट प्रतिरोध: मानक परीक्षा की स्थिति के तहत मध्यवर्ती रीड के बीच 7 मीटर से अधिक ओम नहीं;

5, क्रॉसस्टॉक अनुपात: ≥60 डीबी (50 किलोहाट ~ 3.1 मेगाहर्ट्ज)

6, इन्सुलेशन नुकसान: ≤0.4 डीबी (50kHz ~ 3.1MHz);

7, बैकवेव नुकसान: ≥18 डीबी (50 किलोहाट ~ 3.1 मेगाहर्ट्ज);

8, इंटरमीडिएट प्रतिरोध: (एसी) / 1min कोई पंचर या चाप।

ए। ≥500V (मानक परीक्षा की स्थिति के तहत);

ख। ≥500V (उच्च-निम्न तापमान के बाद);

सी। ≥250V (आर्द्र के बाद);

9, उच्च वोल्टेज संरक्षण जमीन और फ्रेम के बीच इन्सुलेशन प्रतिरोध: (500V (डीसी)

ए। ≥1 × 103 एमए (मानक परीक्षा की स्थिति के तहत);

ख। ≥1 × 102 एमए (उच्च तापमान के बाद);

सी। ≥1 × 20 एमΩ (आर्द्रता के बाद);

10, खींचने बल:

ए। ≥24 (dia.0.4)

ख। ≥ 38 (डाया 2.0.5)

सी। ≥ 52 (dia.0.6)

घ। ≥ 96 (डाया 2.0.8)

11, जीवन: 200 बार

rogramme नियंत्रित स्विचिंग सिस्टम, साथ ही डिजिटल पुन: उपयोग उपकरणों के बीच। पर्यावरण की स्थिति: -5-40 डिग्री सेल्सियस; सापेक्ष आर्द्रता <85% (+30 डिग्री सेल्सियस); वायुमंडलीय दबाव: 70-106 केपीए

* सामग्री: स्टेनलेस स्टील और कप्रम, निकल पर कप्रम सोना चढ़ाना

* एंटी-बर्न का प्रदर्शन: पीबीटी (यूएल 94 वी -0) या एंटी-बर्न एबीएस (यूएल 94 वी -0), दहनशीलता जीबी / टी 5169.7-19 85 मानक प्राप्त की;

* निर्माण विशेषताएं: मॉड्यूलरलाइजेशन डिज़ाइन को अपनाना, सुरुचिपूर्ण दृष्टिकोण और उच्च सहनशक्ति की विशेषताएं;

* खींचने वाली शक्ति: टिन कांस्य और चांदी चढ़ाना (20-40 यूंच), 25 एन से कम नहीं खींचने वाली बल,

* रीड टर्मिनेटर के बीच इंटरमीडिएट प्रतिरोध: मानक परीक्षा की स्थिति के तहत मध्यवर्ती रीड के बीच 7 मीटर से अधिक ओम नहीं;

* इंटरमीडिएट प्रतिरोध: मानक परीक्षा की स्थिति के तहत 3 एम ओम से अधिक नहीं;

* प्रदर्शन प्रतिबाधा: 120Ω (संतुलन)

* कार्य दर: 2 एमबी / एस

* इन्सुलेशन प्रतिरोध: 1000 एमΩ / 500 वी (डीसी)

* वोल्टेज का प्रतिरोध: 1 किलोवाट (डीसी) के तहत 1 मिनट के लिए कोई ब्रेकडाउन या आर्क नहीं

* क्रॉसस्टॉक अनुपात: ≥60 डीबी (50 किलोहाट-210 मेगाहर्ट्ज)

* प्लग-इन हानि: ≤0.4 डीबी (50 किलोहाट-210 मेगाहर्ट्ज)

* वापस लहर नुकसान: ≥18dB (50 किलोहाट-210 मेगाहर्ट्ज)
